Badania sejsmiczne (Vs / Vp): SDMT, SPDMT, SCPTU
Sondowania sejsmiczne łączą szczegółowe rozpoznanie podłoża z pomiarem prędkości fal Vs i Vp, pozwalając określić sztywność gruntu w zakresie małych odkształceń. Uzyskane parametry stanowią podstawę zaawansowanych analiz MES i obliczeń dynamicznych.
Opis usługi

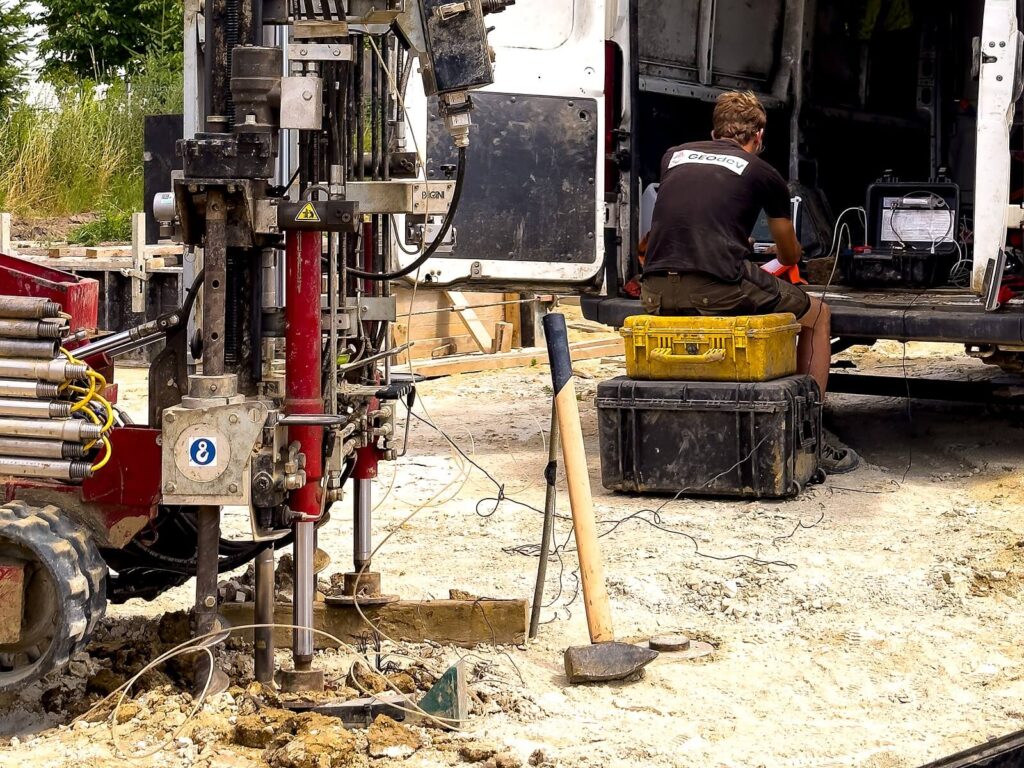

Sondy sejsmiczne łączą klasyczne sondowanie (CPTU lub DMT) z pomiarem prędkości fal sejsmicznych Vs i Vp w gruncie. Pozwala to wyznaczyć moduł ścinania G0 w zakresie małych odkształceń — parametr kluczowy dla zaawansowanych analiz MES oraz obliczeń dynamicznych. Pomiar wykonywany jest w trakcie jednego wyprowadzenia sondy, bez dodatkowych otworów.
Zastosowanie
Najczęstsze obszary zastosowań
Wyznaczanie modułu ścinania G0 oraz modułu odkształcenia E0 (małe odkształcenia) — dane wejściowe do modeli MES (HS-small i pokrewne)
Fundamenty obciążone dynamicznie: maszyny, turbiny wiatrowe, tory, drogi szybkiego ruchu
Przydatność także w obliczeniach wg Eurokod 8
Korzyści
Parametry sztywności nieosiągalne klasycznymi sondowaniami ani standardowym laboratorium
Pomiar bezpośredni in situ — bez zaburzenia struktury gruntu
Jedno wyprowadzenie sondy = profil DMT + profil Vs (oszczędność czasu i kosztów)
Realne, a nie katalogowe, dane do zaawansowanego projektowania
Kiedy warto wykonać?
- Przed budową obiektów kubaturowych
- Przed inwestycjami przemysłowymi
- W przypadku korzystania z modeli Hardening Soil Small
- Dla określenia modułów w zakresie małych odkształceń
Potrzebujesz tej usługi?
Skontaktuj się z nami, przygotujemy ofertę dopasowaną do twojej inwestycji.
- Doświadczeni specjaliści
- Indywidualne podejście
- Terminowość
Realizacje
Najczęstsze pytania
Po co mierzy się prędkość fali sejsmicznej w gruncie?
Prędkość fali poprzecznej Vs jest bezpośrednio powiązana z modułem ścinania przy małych odkształceniach G0 oraz modułem odkształcenia E0. To parametr wejściowy do zaawansowanych modeli MES, obliczeń dynamicznych i oceny odpowiedzi sejsmicznej podłoża. Pomiar jest nieniszczący i wykonywany in situ, więc nie zaburza struktury gruntu — inaczej niż badania na próbkach.
Co to jest Vs,30 i moduł G0?
Vs,30 to średnia prędkość fali poprzecznej w górnych 30 m podłoża; na jej podstawie Eurokod 8 klasyfikuje podłoże do kategorii A–E, co decyduje o współczynniku wzmocnienia drgań przyjmowanym w projekcie. G0 to początkowy moduł ścinania, czyli maksymalna sztywność gruntu przy bardzo małych odkształceniach — punkt wyjścia krzywej degradacji sztywności stosowanej w modelach MES.
Kiedy wymagane są badania sejsmiczne podłoża?
Przy obiektach obciążonych dynamicznie (fundamenty maszyn, turbiny wiatrowe, tory kolejowe i tramwajowe, drogi szybkiego ruchu), przy projektowaniu z użyciem modeli MES klasy small-strain oraz gdy projekt wymaga klasyfikacji podłoża wg Eurokodu 8. Coraz częściej potrzebne są także na terenach wstrząsów górniczych i przy analizach potencjału upłynnienia gruntów.
Czym różni się SCPTU od zwykłego CPTU?
SCPTU to sondowanie CPTU z dodatkowym modułem sejsmicznym: penetracja jest okresowo zatrzymywana, na powierzchni wzbudzana jest fala, a jej czas przejścia rejestrują geofony umieszczone w sondzie. W efekcie otrzymuje się standardowy profil qc, fs i u2 oraz profil prędkości Vs (i Vp) — bez wykonywania dodatkowych otworów.
