Tomografia elektrooporowa
Tomografia elektrooporowa ERT umożliwia nieinwazyjne rozpoznanie budowy podłoża w postaci ciągłych przekrojów 2D lub 3D. Metoda pozwala lokalizować strefy zawodnione, pustki, rozluźnienia i zmiany litologiczne pomiędzy punktami wierceń i sondowań.
Opis usługi

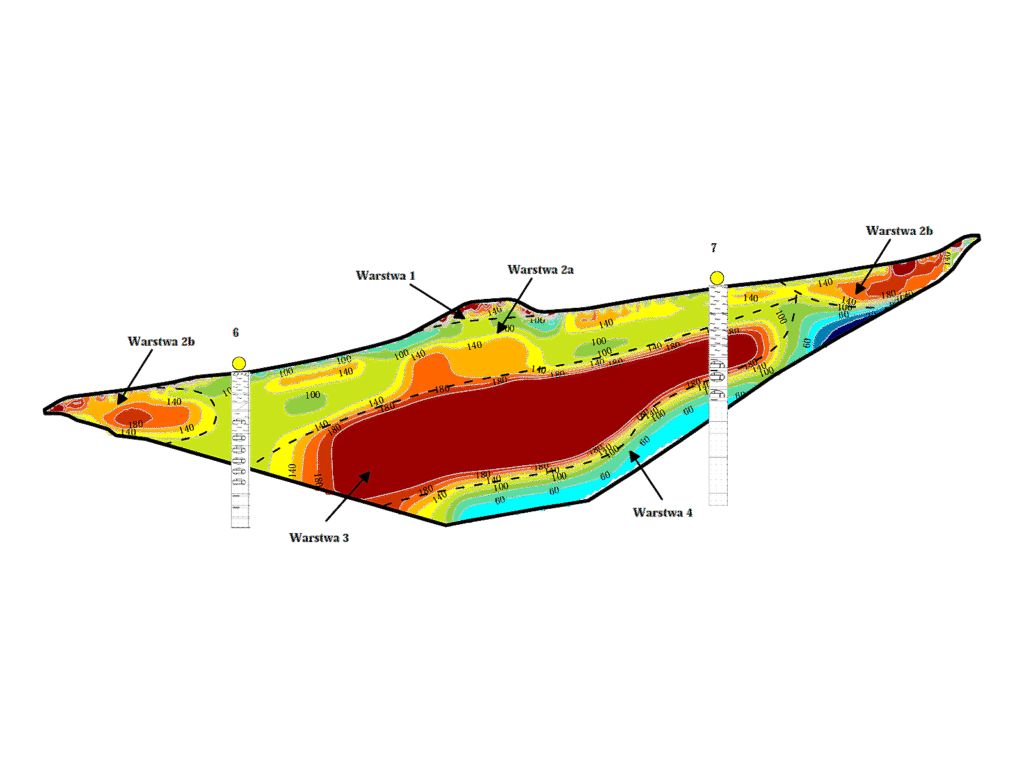

Tomografia elektrooporowa (ERT) to nieinwazyjna metoda geofizyczna dostarczająca ciągłych przekrojów 2D/3D oporności elektrycznej podłoża. Pomiar wykonujemy układem wieloelektrodowym wzdłuż wyznaczonych profili, a wyniki interpretujemy w powiązaniu z wierceniami i sondowaniami. Metoda pozwala prześledzić granice litologiczne, strefy zawodnione, pustki i rozluźnienia między punktami badań bezpośrednich — szczególnie na terenach pogórniczych i krasowych.
Zastosowanie
Najczęstsze obszary zastosowań
Ciągłe przekroje 2D/3D oporności: granice litologiczne, strefy zawodnione, pustki i kawerny
Tereny krasowe i pogórnicze — lokalizacja płytkich wyrobisk i rozluźnień
Zasięg nasypów antropogenicznych i stref słabonośnych między otworami
Badania wałów przeciwpowodziowych i lokalizacja stref sączeń
Badania osuwisk - detekcja koluwium
Korzyści
Obraz podłoża między punktami wierceń — wykrycie anomalii, które siatka otworów może ominąć
Metoda nieinwazyjna, szybka na dużych powierzchniach
Optymalizacja programu wierceń — otwory tam, gdzie faktycznie potrzebne
Interpretacja kalibrowana wierceniami i sondowaniami
Kiedy warto wykonać?
- Przy skomplikowanej budowie geologicznej
- Kiedy projektuje się na obszarach płytkich wyrobisk górniczych
- Weryfikacja głębokości i rozmiaru anomalii z profilowania elektrooporowego
- Dla określenia ciągłości warstw geologicznych
Potrzebujesz tej usługi?
Skontaktuj się z nami, przygotujemy ofertę dopasowaną do twojej inwestycji.
- Doświadczeni specjaliści
- Indywidualne podejście
- Terminowość
Realizacje
Najczęstsze pytania
Na czym polega tomografia elektrooporowa (ERT)?
Wzdłuż profilu rozstawia się wielolelektrodowy układ pomiarowy, przez który wprowadza się prąd do podłoża i rejestruje różnice potencjałów w wielu konfiguracjach. Inwersja danych daje ciągły przekrój 2D (lub model 3D) rozkładu oporności elektrycznej podłoża. Oporność koreluje z litologią, zawilgoceniem i porowatością, dzięki czemu można prześledzić granice warstw, strefy zawodnione, pustki i rozluźnienia między punktami badań bezpośrednich.
Jak głęboko sięga badanie elektrooporowe?
Głębokość rozpoznania to w przybliżeniu 1/5–1/4 długości rozstawionego profilu pomiarowego, więc dla profilu 100 m uzyskuje się około 20–25 m. Wraz ze wzrostem głębokości spada rozdzielczość, dlatego długość profilu i rozstaw elektrod dobiera się do celu badania. Praktycznie osiągalne są głębokości od kilku do kilkudziesięciu metrów.
Ile kosztują badania geofizyczne gruntu?
Rozliczenie prowadzi się zwykle za metr bieżący profilu lub za dzień pomiarowy, plus opracowanie i interpretacja wyników. W przeliczeniu na pokrytą powierzchnię jest to metoda tania — zwłaszcza w porównaniu z zagęszczaniem siatki wierceń, a często pozwala ograniczyć ich liczbę. Wycena zależy od długości i liczby profili oraz warunków terenowych.
Czy badania geofizyczne zastępują odwierty?
Nie. Geofizyka daje ciągły obraz zmienności podłoża, ale mierzy parametr fizyczny (oporność), a nie rodzaj gruntu — interpretacja wymaga kalibracji wierceniami lub sondowaniami. Właściwe podejście jest odwrotne: geofizyka służy do zaplanowania wierceń tam, gdzie są rzeczywiście potrzebne, i do wykrycia anomalii, które siatka otworów mogłaby ominąć.
